揮發物有機化合物(VOCs)具備來源于普遍、成份繁雜、不穩定的特性.因而,根據凈化處理率、項目投資和運作成本費便宜的標準,根據多種多樣技術優化集成化,可完成VOCs達到環保標準.文中關鍵詳細介紹了VOCs整治技術性的運用范疇及優點和缺點.以佛山市某印刷廠為例子,其關鍵廢氣成份為苯、二甲苯、二甲苯,對于其含塵特性,設計方案了一套\'自噴洗滌吸收 紫外光解空氣氧化 水相做霧化吸收\'組成加工工藝,經調節運作,本廠的有機化學廢氣解決后遠小于上海行業標準《印刷業空氣污染物環保標準》(DB 31/872—2015)中要求限制值。現階段,包裝印刷加工工藝關鍵有平版印刷、凸版印刷、凹版印刷印刷、金屬絲網印刷及其數據印刷等,不一樣印刷加工工藝的揮發物有機化合物VOCs來源于和排出方法基本一致 。配制印刷油墨全過程中有機溶劑的蒸發、印刷全過程中有機溶劑的蒸發、風干全過程中有機溶劑的蒸發、復合型全過程及其清理全過程中都會造成很多的VOCs,據調查溶劑一般占到印刷油墨總產量的70% ~ 80% ,其主要成分為醇、酯、醚、酮、脂肪烴等有機化合物。這種有機化學廢氣排出到自然環境中會造成 空氣中的一些環境污染因素成分比較嚴重超標準,一方面會給公司導大的有機溶劑消耗,另一方面也會導致比較嚴重的空氣污染,傷害人們身心健康。印刷領域造成的廢氣中帶有一定的細顆粒物,具備濃度值低、排風量大的特性,并且印刷廢氣早已變成空氣中VOCs的關鍵來源于之一 。對于印刷廢氣這種特性,設計方案一套既經濟發展又有效廢氣工藝處理變成當今的一項關鍵每日任務。
1、印刷廢氣整治技術性
印刷廢氣整治技術性關鍵區劃為溶解技術性和收購技術性兩類。溶解技術性便是將有機化合物完全溶解為二氧化碳和水,關鍵有立即點燃、催化燃燒裝置、儲熱點燃、微生物法、光氧催化、催化氧化等技術性] 。收購 技術性便是根據一定的標準對有機化學廢氣開展分離出來收購 ,關鍵有吸咐、吸收、冷疑、膜分離技術等技術性 。表1 對之上各種各樣技術性的運用范疇及特性開展了小結,針對廢氣的來源于普遍、成份繁雜、不穩定的特性,選用某一種單一技術性難以做到解決規定,多種多樣技術性聯用。
2、工程施工流程
2.1 項目可行性
佛山市某印刷廠在生產過程中會采用兩部糊箱機和三臺印刷機,會應用很多的強力膠和膠印油墨,從而造成很多含細微煙塵細顆粒物的VOCs,依據其原材料檢驗報告結果剖析得知，該印刷廠造成的VOCs 成份主要是苯、二甲苯、二甲苯等。且該印刷廠有著自身的污水處理廠。
2.2 加工工藝詳細介紹
該新項目關鍵依據廢氣的特性,考慮到了解決實際效果、成本費等多種要素,流行加工工藝選用吸收和紫外光解技術性,即帶有細微煙塵細顆粒物的VOCs,歷經自噴洗滌吸收后達到紫外光解標準,并且按時拆換的吸收液能夠立即利用本廠的污水處理廠開展解決,實際的生產流程為:自噴洗滌吸收 紫外光解空氣氧化 水相做霧化吸收。本廠印刷廢氣整治的實際生產流程見圖1。本處理工藝系統軟件關鍵由洗滌塔、紫外光解空氣氧化設備、氣霧劑分離設備、做霧化吸收設備、離心風機、通風風管、自動控制系統及其煙筒等構成。
2.3 加工工藝基本原理
2.3.1 吸收法
吸收利用的是較難蒸發的有機溶劑與汽體充足觸碰,依據不一樣汽體在有機溶劑中不一樣溶解性或化學變化特點差別開展分離出來,進而做到凈化處理汽體的目地。按吸收基本原理能夠區劃為物理學吸收和有機化學吸收,大部分狀況下,VOCs 的吸收是物理學吸收。對于不一樣的廢氣特性,吸收劑的挑選尤為重要,關鍵考慮到下列好多個要素:低碳環保、系數高、對汽體有較高的可溶、較低的揮發物、較高粘度、原材料容易得到且便宜、對吸收機器設備腐蝕小等。有機化學吸收中的吸收劑一般較難挑選,并且價錢相對性較為價格昂貴,因此挑選物理學吸收。在具體運用中,一切一種吸收劑都不太可能做到上邊全部規定,僅有盡量挑選適合的吸收劑。水為一種、低碳環保、系數高、易獲得的理想化吸收劑 。吸收法關鍵用于解決風大量、較低濃度的、高環境濕度的VOCs解決率達95% ~98% ,如今該技術性相對來說較為完善,并且加工工藝非常簡單,機器設備占地較為小,實際操作起來較為非常容易,成本費較為便宜,具備寬闊的應用前景。
2.3.2 紫外光打法
紫外光打法是一種新起VOCs整治技術性,其利用較高能紫外光的直射,分子結構吸收光量子而變成高自旋,當高自旋分子結構動能高過化學鍵能時,進而導致化學鍵斷裂而產生多種多樣光化學變化,一部分VOCs分子結構立即溶解為二氧化碳和水;另外,氣體歷經較高能紫外光的直射,在其中的co2和水分會激起為活性氧和羥基自由基等氧化劑,再利用這種氧化劑對VOCs開展完全的氧化分解。依據光波長,紫外光能夠區劃為4 個股票波段:①UVA股票波段,即長波黑色斑效用紫外光,光波長320 ~ 400 nm;②UVB股票波段,即中波紅疹子效用紫外光,光波長275~320nm;③UVC波段,即中短波紫外光,光波長200~275nm;④UVD 股票波段,即真空泵紫外光,光波長100~200 nm 。VOCs解決中利用的是UVD股票波段的紫外光激起出的活性氧和羥基自由基,其能斷掉絕大多數離子鍵,即可以溶解大部分VOCs。與傳統式VOCs整治技術性對比,紫外光打法具備無法比擬的優勢,其能夠在常溫常壓下,不用特殊的加溫、增濕解決,就可以斷掉絕大多數的離子鍵,并且反映全過程迅速率、系數高、成本費便宜,其在VOCs整治領域占有關鍵影響力 。
2.4 加工工藝特性：
2.4.1 印刷廢氣搜集系統軟件

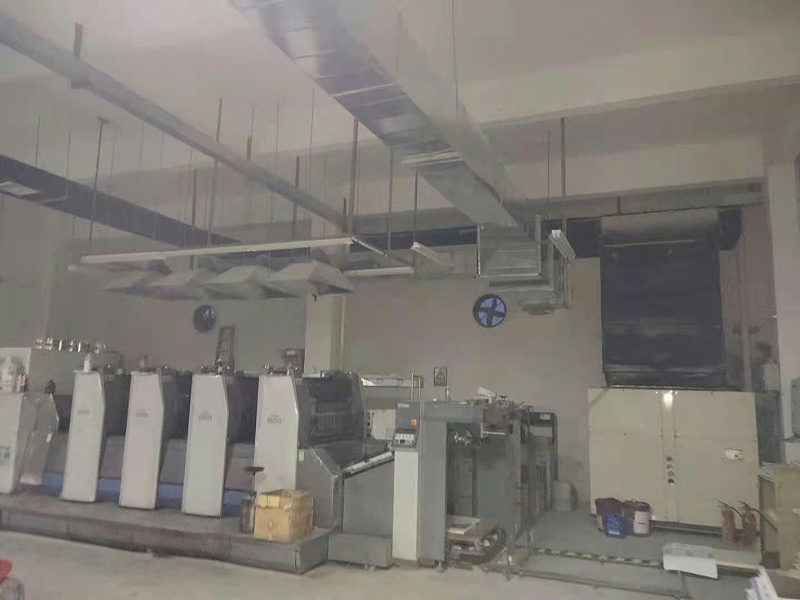

五臺機器設備的環境污染發生點及其有VOCs蒸發處均選用軟簾開展開敞空間,在其上邊設定集氣罩開展搜集,各集氣罩搜集的印刷廢氣統一連接主管,主管連接廢氣解決系統軟件。
2.4.2 印刷廢氣解決系統軟件
搜集后的印刷廢氣進到洗滌塔,洗滌塔選用旋流板塔,在旋流板塔軸向送風管中設立級自噴區,印刷廢氣在級自噴區與吸收劑充足觸碰,隨后氣旋由漩流塔的下端勻稱升高,進到級密度高的洗滌自噴區,在廢氣勻稱越過汽液遍布關鍵地區時,其表層的收縮水會造成很多的液沫,為印刷廢氣和冷卻循環水出示了極大的觸碰總面積,做到率除去印刷廢氣中細顆粒物和一部分水溶有機化合物的目地。
在這里全過程中,冷卻循環水按時排進本廠污水處理廠開展拆換。廢氣歷經塔上的除霧脫干設備和后端氣霧劑分離設備,能夠大幅度降低洗滌后印刷廢氣的環境濕度,并且還能夠確保事后紫外光解對汽體環境濕度的規定。自噴洗滌后的印刷廢氣歷經雙重氣霧劑分離出來以后,印刷廢氣中的細顆粒物和一部分可溶有機廢氣都獲得除去,印刷廢氣的濃度值和環境濕度均做到紫外光解的解決標準。印刷廢氣進到紫外光解設備中,在185 nm 光波長紫外光直射下,激起造成活性氧和羥基自由基等強氧化性官能團,利用這種強氧化性官能團對印刷廢氣中的苯、二甲苯、二甲苯等有機化合物汽體開展空氣氧化,使其氧化分解為二氧化碳和水。歷經紫外光解解決后的印刷廢氣中會出現小量水溶小分子水轉化成及活性氧殘余,歷經事后的率做霧化吸收設備能夠?qū)⑦@種水溶小分子水和殘余活性氧吸收,并且在這里全過程中造成的吸收液能夠進到自噴環節的循環系統池里,供洗滌塔洗滌應用。歷經率做霧化吸收的印刷廢氣基本上獲得徹底凈化處理,但印刷廢氣的環境濕度較為大,再度歷經氣霧劑分離設備,會使印刷廢氣的含水量大幅度降低,終根據煙筒達到環保標準。
